Lieferant fortschrittlicher LED-Dimmsignalkonverter

AK Lighting ist Hersteller und Lieferant von LED-Dimmsignalwandlern. Im Rahmen unseresBühnenbeleuchtungslösungenWir bieten fortschrittliche Steuergeräte, die verschiedene Arten von Dimmsignalen in Steuersignale umwandeln können, die von LED-Leuchten erkannt werden, und so präzises Dimmen und dynamische Effekte ermöglichen.

Warum ist ein Konverter notwendig?

Die Beleuchtungsindustrie verwendet eine Vielzahl miteinander inkompatibler Steuerungsstandards. Ohne einen Konverter ist die Wahrscheinlichkeit hoch, dass Ihr Beleuchtungssystem auf Betriebsprobleme stößt.

Bühnenaufführungen: Normalerweise wird das universelle DMX512-Protokoll verwendet.

Gewerbebauten: Verwendet üblicherweise DALI- und 0-10V/1-10V-Protokolle.

LED-Streifen und -Module: Akzeptieren Sie im Allgemeinen PWM-Signale direkt.

Wenn Sie alle Ihre Beleuchtungskörper über ein einziges einheitliches System steuern möchten, ist ein Konverter, der in der Lage ist, eine Art von Dimmsignal präzise und in Echtzeit in eine andere umzuwandeln, ein absolut unverzichtbares Gerät.

Vergleich der Kernfunktionen

Typische Kombinationsszenarien

Wir passen unsere Nutzungs- und Konfigurationsempfehlungen speziell an die Anforderungen Ihres Projekts an. Für jedes Projekt – unabhängig von seiner Art – bieten wir maßgeschneiderte Lösungen, die perfekt auf die tatsächlichen betrieblichen Anforderungen abgestimmt sind. Wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre spezifischen Anforderungen zu besprechen.

1. Kleine Indoor-Bühnen

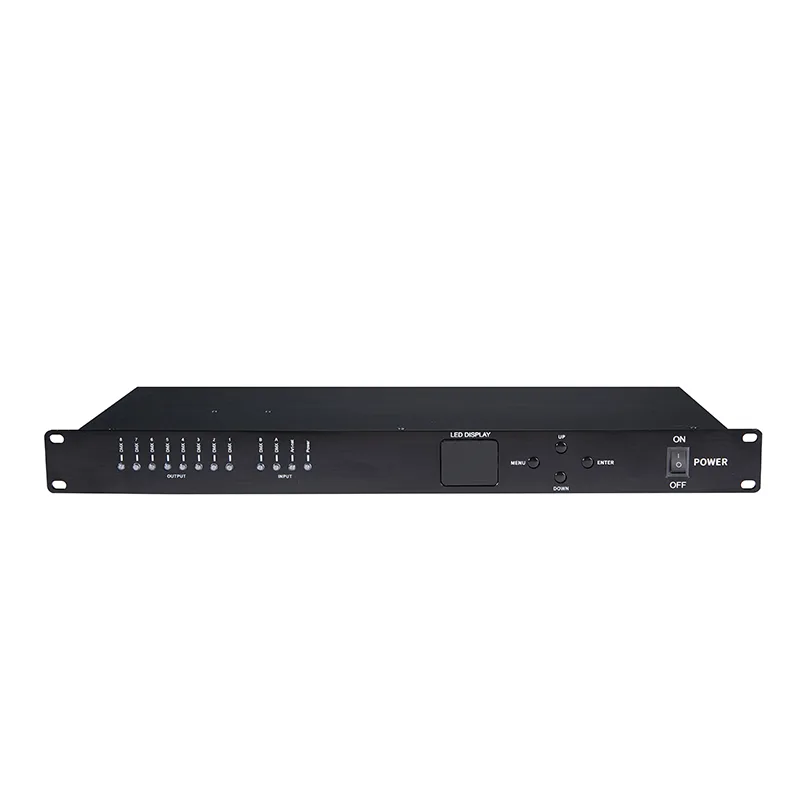

Konfiguration:Art-Net-zu-DMX-Konverter→ Beleuchtungskörper

Bei kleinen Beleuchtungsinstallationen, bei denen die Übertragungsentfernungen für DMX-Signale kurz sind, ist ein DMX-Splitter nicht erforderlich. In diesem Szenario reicht ein einfacher Art-Net-zu-DMX-Konverter aus, um die Art-Net-Daten in ein DMX-Signal umzuwandeln, das die Beleuchtungsgeräte erkennen können.

Diese Konfiguration zeichnet sich durch einfache Verkabelung und schnelle Bereitstellung aus und eignet sich daher ideal für Firmenmeetings, kleine Theaterbühnen oder Ausstellungsveranstaltungen.

2. Mittelgroße Bühnen / Semi-Outdoor-Aufführungen

Konfiguration: Art-Net-zu-DMX-Konverter → IP-zertifizierter DMX-Splitter → Zonenbeleuchtungskörper

Die verteilte Steuerung ermöglicht die Ansteuerung jeder einzelnen Zone über einen dedizierten Splitter-Ausgang, wodurch die Signalstabilität verbessert und verhindert wird, dass ein Ausfall eines einzelnen Ports das gesamte Beleuchtungssystem beeinträchtigt.

Der IP65-zertifizierte Splitter ist für den Einsatz in halboffenen oder feuchten Umgebungen ausgelegt. Dieses Setup ermöglicht mehrschichtige Lichteffekte und unterstützt die unabhängige Zonierung von Bühnenhinter- und -vordergründen.

3. Große Außenbühnen / nächtliche Landschaftsbeleuchtungsprojekte

Konfiguration: IP65-zertifizierter Art-Net-zu-DMX-Konverter →IP-zertifizierter DMX-Splitter→ Zonenbeleuchtungskörper → Umfassendes Steuerungssystem

Für diese Art von Projekten ist ein umfassender Außenschutz erforderlich – insbesondere Beständigkeit gegen Regen, Staub und Feuchtigkeit. Angesichts der weitläufigen Natur solcher Veranstaltungsorte ermöglichen verteilte Splitter außerdem die unabhängige Steuerung verschiedener Zonen innerhalb des Geländes. Dieser Ansatz verhindert Signaldämpfung und -verzerrung und gewährleistet eine stabile DMX-Ausgabe über große Übertragungsentfernungen.

Dieses System ist in der Lage, den gleichzeitigen Betrieb von Hunderten oder sogar Tausenden von Beleuchtungskörpern zu unterstützen und so komplexe Lichteffekte und synchronisierte Animationen zu ermöglichen.

Installationsanleitung

● Vorbereitung der Installationsumgebung

Stellen Sie sicher, dass der vorgesehene Installationsort für den LED-Dimmsignalkonverter eben und gut belüftet ist. Wenn das Gerät über die Schutzart IP65 verfügt, darf es im Freien installiert werden; Vermeiden Sie jedoch ein längeres Eintauchen in stehendes Wasser.

Halten Sie um das Gerät einen Abstand von mindestens 10–15 cm ein, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.

● Stromversorgung und Erdung

Verwenden Sie eine stabile Stromversorgung mit einer Spannung, die den Spezifikationen des Geräts entspricht. Es wird empfohlen, einen eigenen Stromkreis zu verwenden, um die gemeinsame Nutzung einer Leitung mit Hochleistungslasten zu vermeiden.

Stellen Sie sicher, dass das DMX-Erdungskabel ordnungsgemäß geerdet ist, um Signalstörungen zu minimieren und das Risiko von Flackern zu verringern.

● Gerätemontage

Befestigen Sie das Gerät mit Schrauben oder Montagehalterungen, um die Stabilität zu gewährleisten; Dies verhindert, dass Vibrationen oder physische Bewegungen die internen Schaltkreise beeinträchtigen.

Erwägen Sie bei Außeninstallationen die Verwendung wasserfesten Dichtmittels, um die Abdichtung der Anschlussanschlüsse zu verstärken.

● DMX- und Netzwerksignalverkabelung

Art-Net-zu-DMX-Konverter: Verbinden Sie den Netzwerkeingang (Art-Net) mit einer Lichtkonsole oder einem Medienserver und verbinden Sie den DMX-Ausgang mit DMX-kompatiblen Geräten oder einem DMX-Splitter.

DMX Splitter IP: Verbinden Sie den DMX-Eingang mit einem Konverter oder dem Ausgang eines vorgeschalteten Splitters und verteilen Sie die DMX-Ausgänge auf einzelne Geräte oder Beleuchtungszonen. Verwenden Sie abgeschirmte DMX-Kabel. Bei Langstreckenstrecken wird empfohlen, dass jedes Kabelsegment 300 Meter nicht überschreitet.

Konfigurieren Sie in Multi-Splitter-Systemen jeden Splitter so, dass er mit unabhängigen Ausgängen arbeitet, um das Risiko von Single Points of Failure zu minimieren.

● Systemkonfiguration

Konfigurieren Sie das Art-Net-Universum und die Startadresse so, dass sie mit den Adressen der Beleuchtungskörper übereinstimmen. Die DMX-Splitter-Ausgangsports können für die Anpassung der Klemmenimpedanz (Terminierung) konfiguriert werden.

Führen Sie nach Abschluss der Verkabelung einen Signaltest durch, um sicherzustellen, dass die Beleuchtungskörper richtig reagieren.
